 车载电缆
EN 50264中等壁电力及控制电缆
FIREROL FRL-MW-05M/FRL-MW-1M
300/500 V or 0.6/1 kV - 多芯非屏蔽电缆

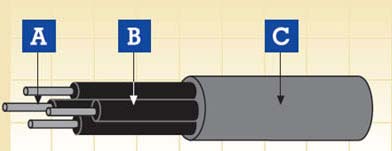

A.导体 B.绝缘 C.护套
应用
-在铁路运输机车得内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑得很重要的因素。
用于控制，辅助和主要接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合 HD 383 (IEC 60228) class 5标准得柔软镀锡退火铜丝
绝缘
符合 EN 50264-1 (EM 101 to EI 104)标准得低烟无卤（LSZH）弹性化合物
外护套
符合 EN 50264-1 (EM 101 to EI 104)标准得低烟无卤（LSZH）弹性化合物
电气及机械性能
| 电压 |
300/500 V or 0.6/1 kV |
| 导体最高额定温度 |
+90 deg (固定安装) |
| 允许最低环境温度 |
-25/-40deg (固定安装) |
| 最小弯曲半径 |
3 倍最大外径 (D<12mm); |
| |
4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 |
无氟 |
| EN 50305; EN 60811-2-1 |
耐油及防燃料 |
| EN 50305 |
防臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用1a, 1b, II; 室外应用1a, 1b, II |
| NF F 16-101 |
FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 |
单根绝缘电缆垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; |
成束电缆火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
|
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
气体腐蚀性测试（耐酸和传导性） |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 |
烟指数测试 |
FRL-MW-05M 300/500V
芯数*导体截面积
(a) |
导体直径(b) |
最小平均绝对厚度 |
线芯直径 |
最小平均护套厚度 |
最小线缆外径. |
最大线缆外径 |
重量 |
在20°C时最大导体阻抗 |
最小绝缘体阻抗20°C时EI 110 |
最小绝缘阻抗 20°C时
EI 106/7/8/9 |
最小 |
最大 |
最大 |
最小 |
最小 |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg/
km |
Ω/km |
MΩ·km |
MΩ·km |
2 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.6 |
5.3 |
6.2 |
40 |
20.0 |
15.0 |
7.5 |
4 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.6 |
6.1 |
7.2 |
70 |
20.0 |
15.0 |
7.5 |
7 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.7 |
7.5 |
8.7 |
120 |
20.0 |
15.0 |
7.5 |
9 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.7 |
9.1 |
10.6 |
160 |
20.0 |
15.0 |
7.5 |
12 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.7 |
9.8 |
11.5 |
190 |
20.0 |
15.0 |
7.5 |
19 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.8 |
11.7 |
13.7 |
290 |
20.0 |
15.0 |
7.5 |
24 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
1.0 |
14.1 |
16.5 |
390 |
20.0 |
15.0 |
7.5 |
32 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
1.0 |
15.5 |
18.2 |
490 |
20.0 |
15.0 |
7.5 |
37 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
1.0 |
16.1 |
18.9 |
550 |
20.0 |
15.0 |
7.5 |
40 x 1 |
1.25 |
0.4 |
2.0 |
2.4 |
1.0 |
16.7 |
19.6 |
600 |
20.0 |
15.0 |
7.5 |
|
|
|
|
|
|
|
|
|
|
|
|
4 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.7 |
7.3 |
8.6 |
110 |
13.7 |
14.0 |
7.0 |
7 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.7 |
8.7 |
10.2 |
170 |
13.7 |
14.0 |
7.0 |
9 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.8 |
10.9 |
12.7 |
230 |
13.7 |
14.0 |
7.0 |
12 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.8 |
11.8 |
13.8 |
280 |
13.7 |
14.0 |
7.0 |
19 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
1.0 |
14.2 |
16.6 |
440 |
13.7 |
14.0 |
7.0 |
24 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
1.0 |
16.6 |
19.5 |
560 |
13.7 |
14.0 |
7.0 |
32 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
1.2 |
18.7 |
21.9 |
720 |
13.7 |
14.0 |
7.0 |
37 x 1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
1.2 |
19.5 |
22.8 |
820 |
13.7 |
14.0 |
7.0 |
|
|
|
|
|
|
|
|
|
|
|
|
4 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.7 |
8.3 |
9.8 |
150 |
8.21 |
13.0 |
6.5 |
7 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.8 |
10.2 |
11.9 |
240 |
8.21 |
13.0 |
6.5 |
9 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
1.0 |
12.9 |
15.1 |
350 |
8.21 |
13.0 |
6.5 |
12 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
1.0 |
13.9 |
16.3 |
420 |
8.21 |
13.0 |
6.5 |
19 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
1.0 |
16.3 |
19.1 |
640 |
8.21 |
13.0 |
6.5 |
24 x 2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
1.2 |
19.6 |
22.9 |
840 |
8.21 |
13.0 |
6.5 |
(a)= 可按客户要求提供黄绿色接地线
(b)=仅供参考
FRL-MW-1M 0.6/1kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
线芯直径 |
最小平均护套厚度 |
最小线缆外径 |
最大线缆外径 |
重量 |
最大导体阻抗 20°C时 |
最小绝缘阻抗 20°时CEI 110 |
最小绝缘阻抗 20°C时
EI 106/7/8/9 |
最小 |
最大 |
最大 |
最小 |
最小 |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg
/km |
Ω/km |
MΩ·km |
MΩ·km |
两芯 |
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.70 |
7.2 |
9.0 |
70 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.70 |
8.0 |
10.0 |
100 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.70 |
9.1 |
11.3 |
130 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
0.80 |
10.1 |
12.4 |
170 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
1.00 |
12.5 |
15.4 |
290 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
1.00 |
14.9 |
18.4 |
390 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
1.20 |
18.7 |
23.0 |
590 |
0.795 |
7.3 |
3.6 |
35 |
7.7 |
0.9 |
9.0 |
10.6 |
1.20 |
21.2 |
25.9 |
790 |
0.565 |
6.7 |
3.3 |
50 |
9.2 |
1.0 |
10.6 |
12.4 |
1.40 |
25.1 |
30.7 |
1140 |
0.393 |
6.3 |
3.1 |
三芯 |
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.70 |
7.7 |
9.5 |
100 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.70 |
8.5 |
10.5 |
130 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.70 |
9.7 |
12.0 |
180 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
0.80 |
10.7 |
13.2 |
250 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
1.00 |
13.3 |
16.5 |
410 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
1.00 |
16.0 |
19.6 |
570 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
1.20 |
20.0 |
24.7 |
850 |
0.795 |
7.3 |
3.6 |
35 |
7.7 |
0.9 |
9.0 |
10.6 |
1.40 |
23.0 |
28.2 |
1160 |
0.565 |
6.7 |
3.3 |
50 |
9.2 |
1.0 |
10.6 |
12.4 |
1.60 |
26.3 |
32.2 |
1680 |
0.393 |
6.3 |
3.1 |
四芯 |
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.70 |
8.5 |
10.5 |
120 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.70 |
9.4 |
11.6 |
170 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.80 |
10.9 |
13.4 |
240 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
1.00 |
12.2 |
14.9 |
330 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
1.00 |
14.7 |
18.2 |
540 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
1.20 |
18.0 |
22.1 |
750 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
1.40 |
22.6 |
27.6 |
1140 |
0.795 |
7.3 |
3.6 |
3 x 35 + 25 |
7.7/6.4 |
0.9/0.9 |
9.0/7.8 |
10.6/9.1 |
1.40 |
25.7 |
31.2 |
1486 |
0.565/0.795 |
6.7 |
3.3 |
3 x 50 + 25 |
9.2/6.4 |
1.0/0.9 |
10.6/7.8 |
12.4/9.1 |
1.60 |
30.0 |
36.5 |
2106 |
0.393/1.795 |
6.3 |
3.1 |
(a)= 仅代表参考
|
